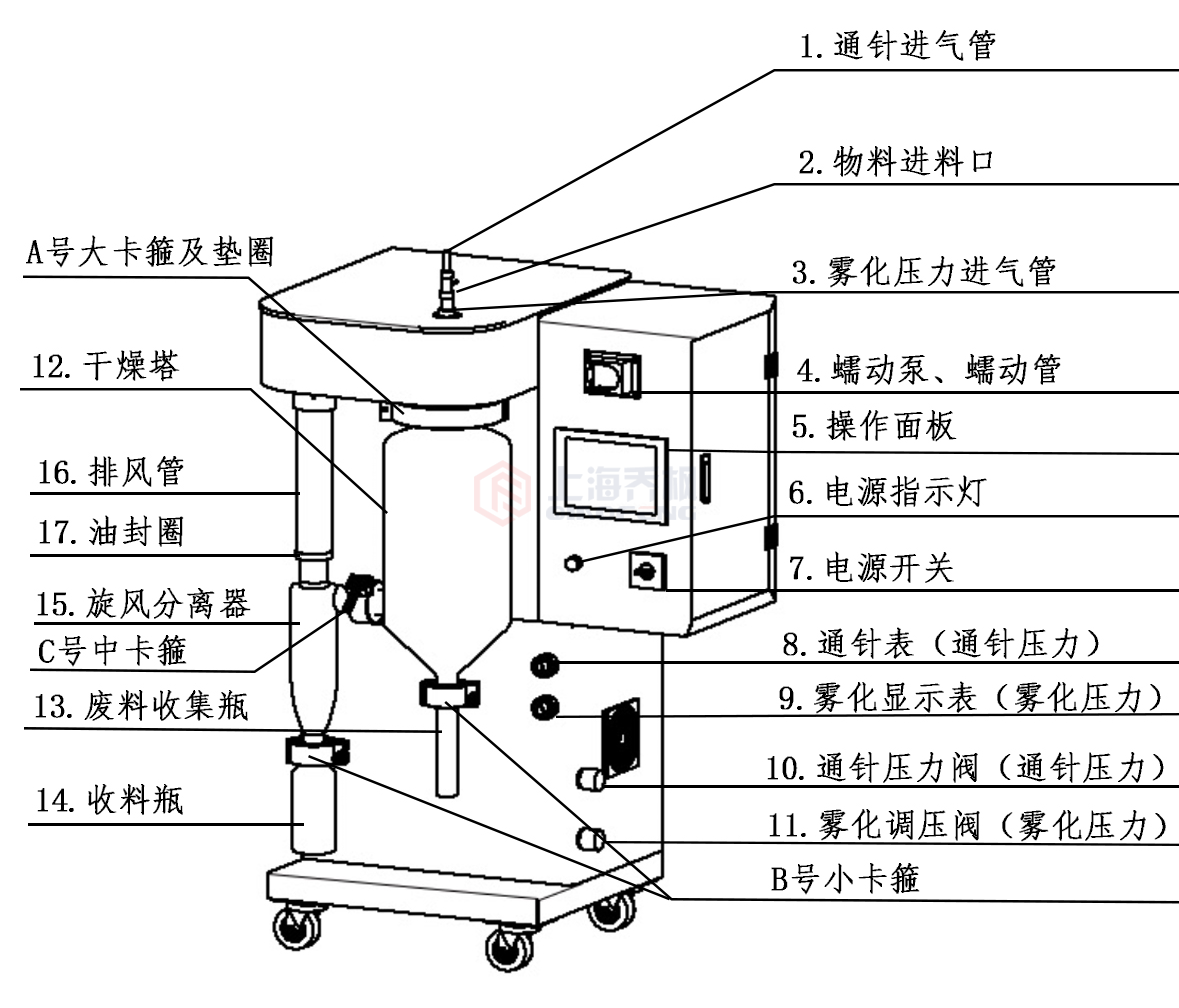

一、噴霧干燥機組成示意圖：

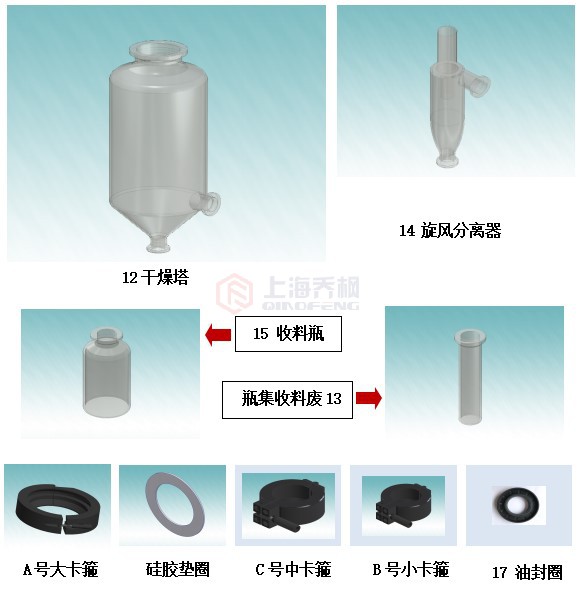

二、噴霧干燥機安裝說明:

      1、安裝順序（按圖一中序號指示）：

      2干燥塔-14旋風分離器-15收料瓶-13廢料收集瓶

      3、整個安裝操作均為與地面呈垂直方向進行安裝；

      4、干燥室下方瓶口應與干燥機上箱體底板平行；

      5、如17油封圈脫落，請U型環面朝上重新裝回；

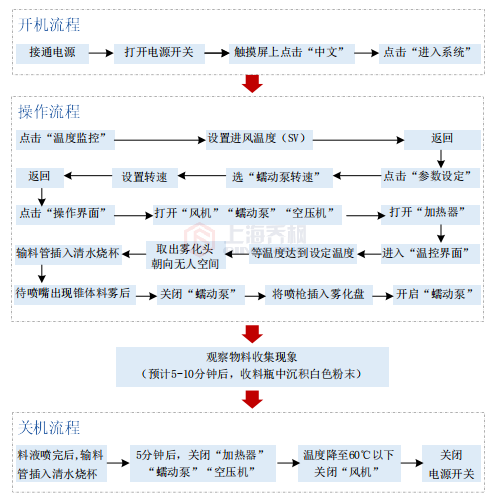

三、噴霧干燥機開機試機實驗步驟：

      實驗目的：調試機器，檢查機器是否正常運轉，能否正常收料。

      實驗器材：1杯清水，1杯鹽水（10%的含固量），噴霧干燥機。

      實驗步驟：詳情見操作流程表。

      預計結果：預計5-10分鐘后，收料瓶中沉積白*粉末。

      常用參數建議：通針壓力用0.3Mpa，霧化壓力用0.2Mpa，蠕動泵轉速15-20rbm；

      具體操作流程如右圖所示，建議此操作流程結合上海喬楓實業有限公司的實驗機安裝視頻一起觀看。
